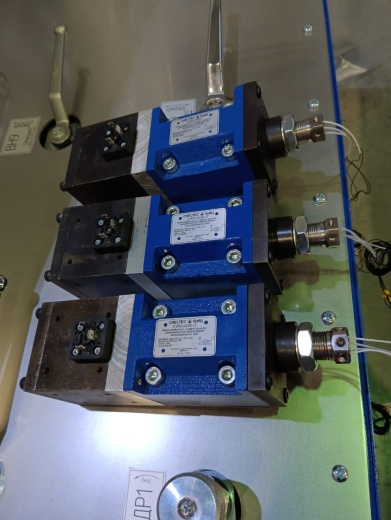

Сервоклапан однокаскадный золотникового типа CH-SV10

Сервоклапаны серии CH-SV10 представляют собой электрогидравлические усилители мощности, которые при изменении входного сигнал изменяют выходной сигнал (расход или давление) непрерывно.

Клапаны CH-SV10 могут быть применены в замкнутых системах, управляющих положением или скоростью, усилием или давлением, имеющих высокие динамические свойства и высокое быстродействие.

Техническая поддержка.

Сервоклапаны производства УрИЦ являются прецизионными изделиями, изготовленными с высокой точностью, по современной технологии. В случае необходимости (загрязнения системы и др. проблем), технические специалисты УрИЦ готовы провести ремонт, настройку и диагностику в кратчайшие сроки на территории нашего предприятия.

Программное обеспечение.

Программное обеспечение электронного блока управления (ЭБУ) предназначено для работы в составе микроконтроллера электронного блока управления.
Функции программного обеспечения:
– ввод и обработка аналоговых входных сигналов (сигналы датчика положения золотника, сигналы датчика положения поршня-штока гидроцилиндра,
сигнал задания положения золотника, сигнал задания поршня-штока гидроцилиндра);
– вывод сигналов на аналоговые выходы (выводимые значения определяются пользователем путем программного конфигурирования ЭБУ);
– ввод и обработка сигналов дискретных (цифровых) входов, задающих текущий режим работы ЭБУ;
– вывод на дискретные (цифровые) выходы сигналов, обеспечивающих индикацию текущего состояния функционирования ЭБУ и сигнализацию режимов
его работы;
– организация информационного обмена по интерфейсу USB;
–организация информационного обмена по интерфейсу Ethernet;
– формирование импульсных сигналов управления электромеханическим преобразователем, обеспечивающих поддержание положения поршня-штока гидроцилиндра или (в зависимости от заданного режима работы) поддержание положения золотника высокоточной золотниковой пары, соответствующем положению, заданному аналоговым сигналом или цифровым кодом, заданным с помощью информационного обмена по интерфейсу USB или интерфейсу Ethernet.
– контроль целостности программного обеспечения и контроль исправности аппаратных средств ЭБУ.

Программное обеспечение предназначено для работы в составе микроконтроллера типа APM32F407VGT6, входящего в состав ЭБУ. Требуемый объем ОЗУ составляет 128 кбайт, требуемый объем flash ПЗУ составляет 256 кбайт.
Программное обеспечение написано машинно-ориентированным языком низкого уровня, не требует дополнительных программных средств для нормального
функционирования.
