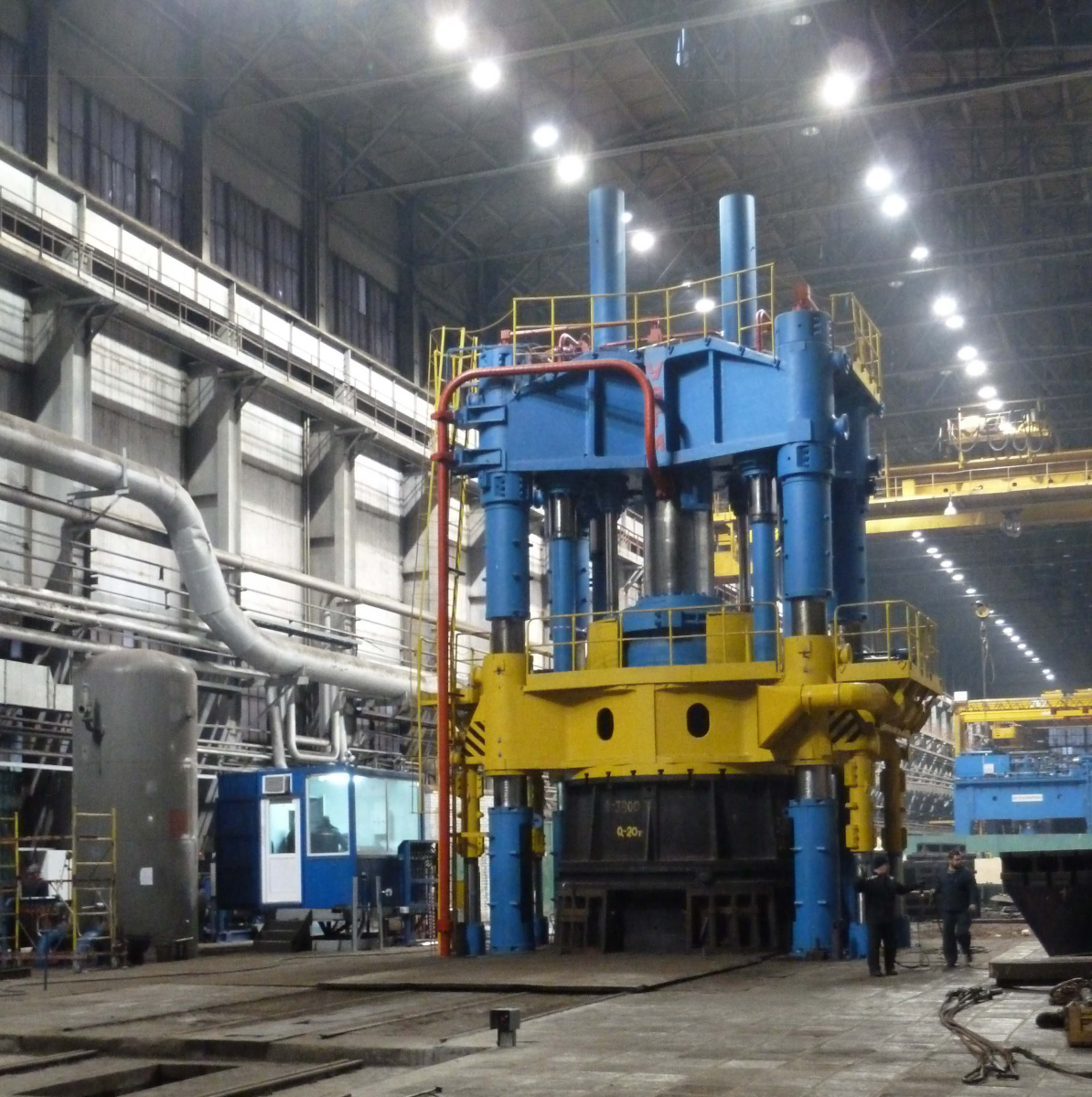

Гидравлические ковочные прессы серии FPCH
Компания УрИЦ предлагает полный комплекс услуг по разработке и поставке кузнечно-прессового оборудования и сдачу пресса "под ключ" с применением электрогидравлических систем управления любой сложности и автоматизации процессов. Мы готовы предложить решение при минимально возможных затратах.
Наше конструкторское бюро разработало стандартные модели ковочных прессов, которые мы можем предоставить вам по привлекательным ценам и с коротким сроком поставки.
Если у вас есть особые пожелания, которые не охватывают наши стандартные модели, мы будем рады разработать подходящее решение, соответствующее вашим требованиям.
Отправьте нам свой запрос по почте: shnaider.cheltec@mail.ru, и мы предоставим вам индивидуальное предложение.
Скачать опросный лист для заказа.

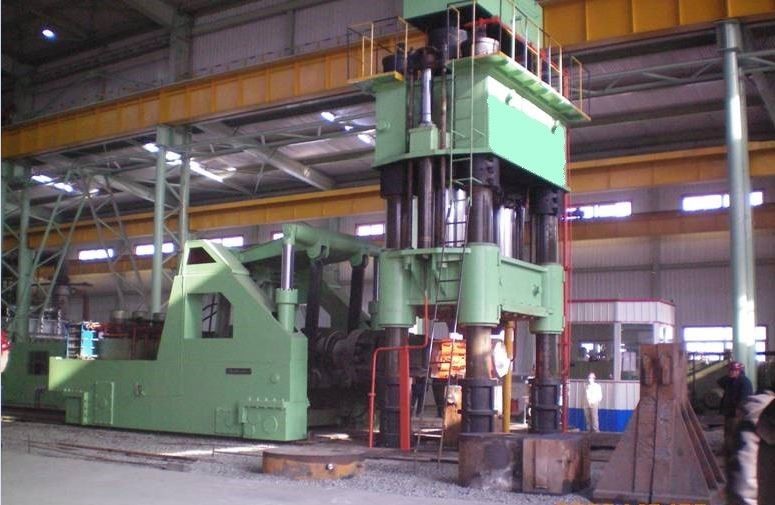

Компания УрИЦ разработала типоряд ковочных комплексов на базе классических 4-х колонных прессов усилием 8-60 МН с масляным гидравлическим приводом и рельсовых манипуляторов грузоподъемностью 80-1200 кН с масляным гидравлическим приводом. Оснащение вспомогательным оборудованием, таким как:
- подъемно-поворотный стол,
- приемный стол,
- технологическая оснастка
Это оборудование образует ковочный комплекс для изготовления поковок массой до 60 т при осадке и 130 т при волочении.
Гидравлические ковочные прессы серии FPCH
Компания УрИЦ предлагает полный комплекс услуг по разработке и реализации проектов, с обеспечением различными технологиями и инновациями, включая изготовление и поставку кузнечно-прессового оборудования и сдачу объекта "под ключ" с применением электрогидравлических систем управления любой сложности и автоматизации процесса. Мы готовы предложить решение при минимально возможных затратах.
Вместе с нашими партнерами мы разработали стандартные модели, которые можем предоставить вам по привлекательным ценам и с коротким сроком поставки.
Если у вас есть особые пожелания, которые не охватывают наши стандартные модели, мы будем рады разработать подходящее решение, соответствующее вашим требованиям.
Отправьте нам свой запрос по почте: shnaider.cheltec@mail.ru, и мы предоставим вам индивидуальное предложение.
Скачать опросный лист для заказа.
Описание и особенности
Ковочные прессы оборудованы гидравлической системой с машинным регулированием скорости перемещения подвижной траверсы пресса (за исключением случая холостого хода подвижной траверсы вниз с применением дроссельного способа регулирования) для повышения КПД пресса. Это снижает затраты на единицу веса поковки.
Система управления на базе программируемого контроллера объединяет работу пресса и манипулятора в единый ковочный комплекс.
Серия ковочных манипуляторов различных моделей обеспечивает оперативность и точность работы комплекса, повышая производительность процесса и оптимизируя затраты.
Преимущества ковочных комплексов FCH:
- разработаны для изделий из широкого перечня легированных сталей и сплавов;
- стабильно работают в заданном режиме ковки/обработки;
- обеспечивают высокую глубину ковки/обработки (при необходимости).
Технические характеристики
| Технические характеристики | Ед. изм. | Обозначение | FPCH-800 | FPCH-1250 | FPCH-1600 | FPCH-2000 | FPCH-2500 | FPCH-3200 | FPCH-4000 | FPCH-5000 | FPCH-6000 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Номинальное усилие пресса | МН |
|
8,0 | 12,5 | 16,0 | 20,0 | 25,0 | 32,0 | 40,0 | 50,0 | 60,0 |
| Рабочее давление гидросистемы пресса | МПа |
|
25,0 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5 | 31,5 |
| Количество ступеней усилий | Шт. |
|
1 | 1 | 3 | 2 | 2 | 3 | 3 | 3 | 3 |
| Диаметр рабочих цилиндров | мм |
|
640 | 740 | 640-2х380 | 740-2х380 | 800-2х480 | 740-2х640 | 800-2х740 | 900-2х800 | 3х900 |
| Номинальное усилие пресса при работе на 1-ой ступени | МН |
|
8,0 | 12,5 | 6,0 | 10,0 | 12,5 | 12,5 | 15,0 | 16,0 | 24,0 |
| Номинальное усилие пресса при работе на 2-ой ступени |
|
|
|
|
10,0 | 20,0 | 25,0 | 19,5 | 25,0 | 32,0 | 36,0 |
| Номинальное усилие пресса при работе на 3-ей ступени |
|
|
|
|
16,0 |
|
|
32,0 | 40,0 | 50,0 | 60,0 |
| Открытая высота пресса | мм |
|
2300 | 2600 | 2900 | 3100 | 3300 | 3800 | 4000 | 4600 | 5300 |
| Расстояние между центрами колонн | мм |
|
2200х1000 | 2200х1300 | 2600х1400 | 2800х1500 | 3200х1600 | 3600х1900 | 4400х2100 | 4800х2200 | 4650х2300 |
| Диаметр колонн | мм |
|
260 | 300 | 340 | 360 | 420 | 500 | 570 | 600 | 650 |
| Максимальная скорость движения подвижной траверсы при холостом ходе вниз | мм/сек |
|
300 | 300 | 300 | 250 | 250 | 250 | 200 | 200 | 200 |
| Максимальная скорость движения подвижной траверсы при рабочем ходе | мм/сек |
|
45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Максимальная скорость движения подвижной траверсы при подъеме | мм/сек |
|
300 | 300 | 300 | 250 | 250 | 250 | 200 | 200 | 200 |
| Технические характеристики | Ед. изм. | Обозначение | FPCH-800 | FPCH-1250 | FPCH-1600 | FPCH-2000 | FPCH-2500 | FPCH-3200 | FPCH-4000 | FPCH-5000 | FPCH-6000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Способ регулирования скорости движения подвижной траверсы |
|
|
|
|||||||||
| холостой ход вниз |
|
|
Дроссельный ступенчатый | |||||||||
| рабочий ход |
|
|
Машинный ступенчатый (при скоростях движения менее 10 мм/сек – машинный непрерывный) |
|||||||||
| подъем траверсы |
|
|
Машинный непрерывный | |||||||||
| Ход траверсы | мм |
|
1000 | 1200 | 1400 | 1500 | 1600 | 1800 | 2000 | 2200 | 2500 | |
| Точность обеспечения ковочного размера | мм |
|
+/- 1 | +/- 1 | +/- 2 | +/- 2 | +/- 2 | +/- 2 | +/- 2 | +/- 2 | +/- 2 | |
| Допускаемый эксцентриситет при ковке | мм |
|
100 | 150 | 180 | 200 | 225 (120) | 250 | 275 | 325 | 400 | |
| Размер стола (длина х ширина) | мм |
|
2500х1400 | 3200х1500 | 3500х1600 | 3700х1700 | 5000х1900 | 5000х2300 | 6000х2400 | 6000х2800 | 7000х3000 | |
| Ход стола | мм |
|
800 | 1000 | 1500 | 1500 | 2000 | 2500 | 2500 | 3000 | 3000 | |
| Максимальная скорость перемещения стола | мм/сек |
|
100 | 100 | 150 | 150 | 150 | 150 | 150 | 150 | 150 | |
| Установленная мощность при максимальной скорости рабочей траверсы на рабочем ходу | мм/сек |
|
45 | 440 | 660 | 770 | 990 | 1320 | 1650 | 2200 | 2440 | 3080 |
| 100 | мм/сек |
|
980 | 1470 | 1710 | 2200 | 2930 | 3660 | 4880 | 5400 | 6830 | |
| Высота пресса от уровня пола, не более | мм |
|
6700 | 8000 | 8500 | 9000 | 9500 | 10500 | 11500 | 12500 | 13500 | |
