Стенд для статических и ресурсных испытаний труб нового поколения для магистральных газопроводов диаметром до 1420мм и давлением до 40 Мпа по заказу Газпром
Заказчик:
ООО «Газпром трансгаз Санкт-Петербург» для ФГУП 'ЦНИИ КМ 'Прометей'
Год реализации:
2008-2009

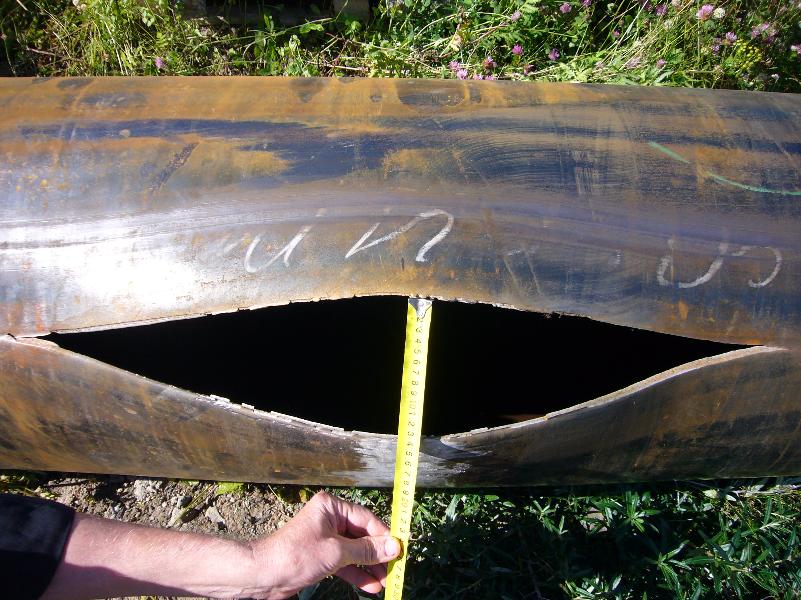

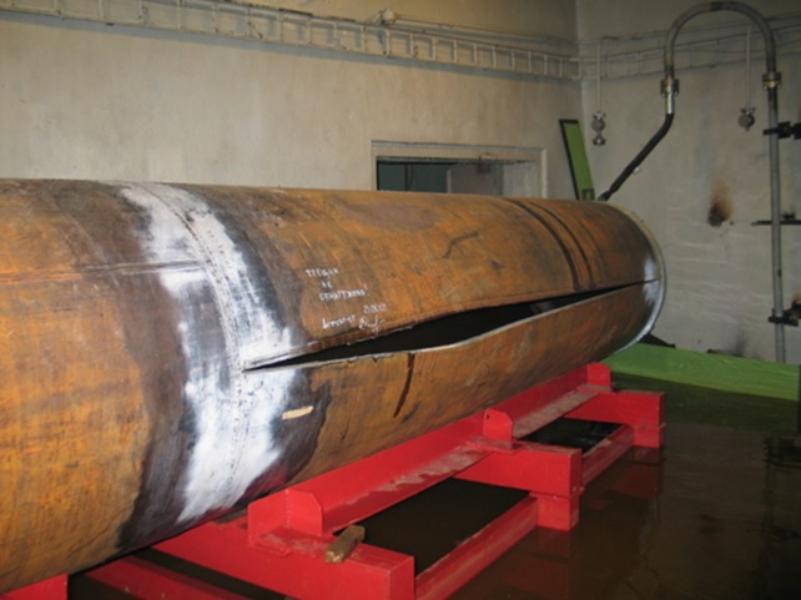

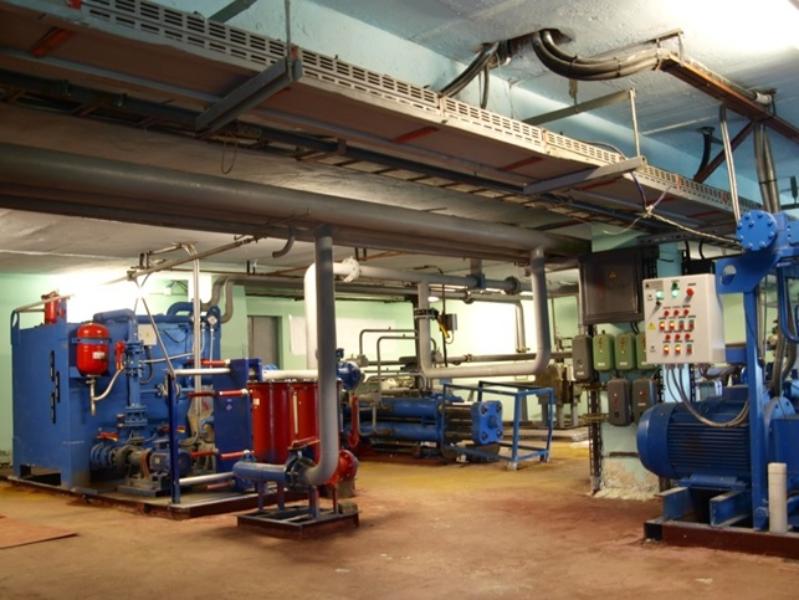

Стенд предназначен для гидравлических испытаний изделий (разрушающего контроля), циклически изменяющимся внутренним давлением, проводящихся с целью проверки прочности и плотности сосудов, трубопроводов и другого оборудования, работающего под давлением, их деталей и сборочных единиц. Стенд оснащен электрогидравлической системой и системой управления на базе контроллера Siemens Siematic S7-315 с обеспечением работы в автоматическом режиме.
Технические параметры станции
- Максимальное давление (Рmax) при циклическом нагружении-до 250 кгс/см2;
- Максимальное давление при испытании до разрушения статическим нагружением - 400 кгс/см2;
- Непрерывное количество циклов не менее 25000;
- Время одного цикла 5- 30 секунд (в зависимости от объема воды в трубе);
- Закон изменения давления в пределах одного цикла (от Рmin до Рmax) не регламентируется;
- Погрешность поддержания максимального и минимального (при отнулевом цикле – только максимального) испытательного давления - 2%;
- Максимальная потребляемая мощность станции– не выше 350 КВт.
Стенд позволяет испытывать изделия диаметром до 1200 мм, длиной до 10 м с толщиной стенки 12-40 мм.
Выполняемые виды работ на стенде:
· Определение работоспособности элементов конструкций в условиях эксплуатации,
· Испытания фрагментов трубопровода с выполненными ремонтными участками.
Научные исследования:
· Отработка технологии нанесения ремонтных заплат;
· Оценка работоспособности трубопроводов после выполнения ремонтных работ.
