Изготовление стенда для проведения параметрических испытаний масштабных моделей проточных частей насосного оборудования по заказу НИИ Транснефть
Заказчик:
НИИ «Транснефть» для АО «Транснефть Нефтяные Насосы», г. Челябинск
Год реализации:
2019
Для научно-исследовательских работ в области создания современных высокоэффективных центробежных насосов
специалистами УрИЦ создан испытательный стенд.
Оборудование и программное обеспечение стенда позволяет в автоматическом режиме проводить параметрические и кавитационные испытания масштабных моделей.

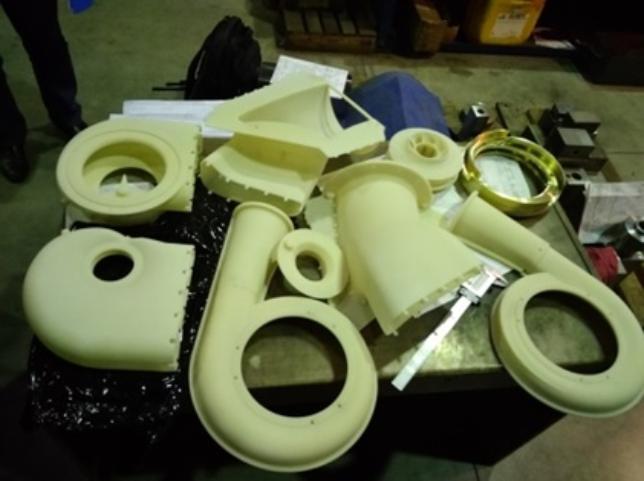

Масштабные модели насосов создаются методом 3D печати масштабного макета, а также заложена возможность быстрой замены деталей проточной части.

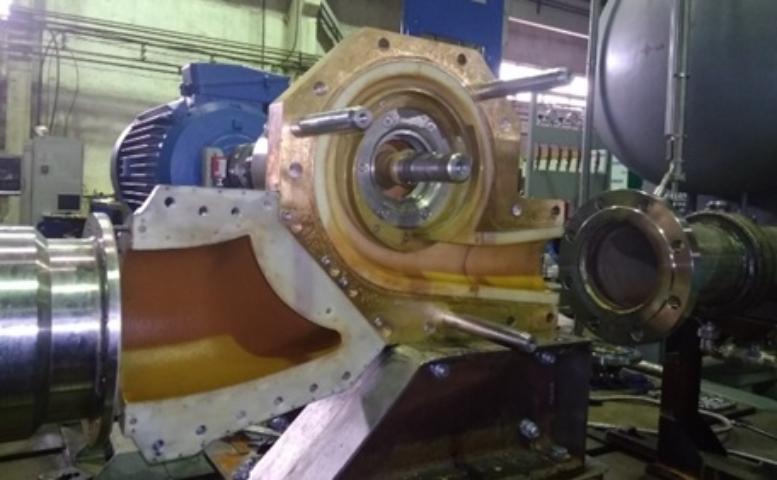

Макет является полностью функциональной масштабной моделью магистрального насоса и предназначен для практического определения всех типовых характеристик центробежного насоса при его натурных испытаниях на испытательном стенде.

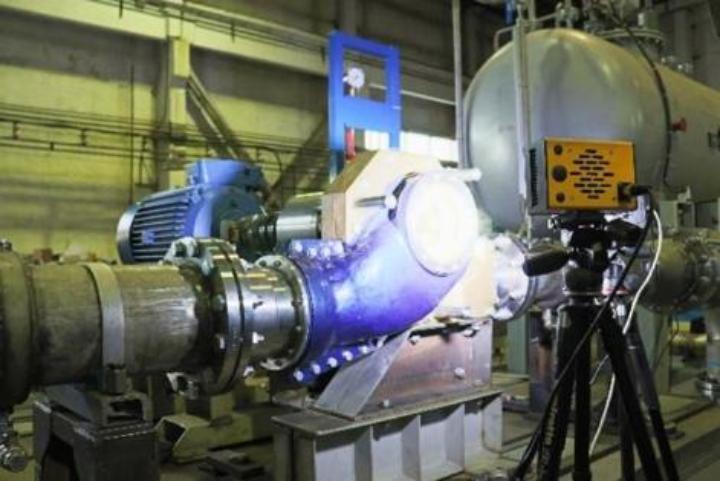

При испытаниях макета с визуализацией потока, вместо крышки устанавливается прозрачная вставка. Видеофиксация визуализируемого потока на входе в рабочее колесо производится посредством высокоскоростной видеокамеры.

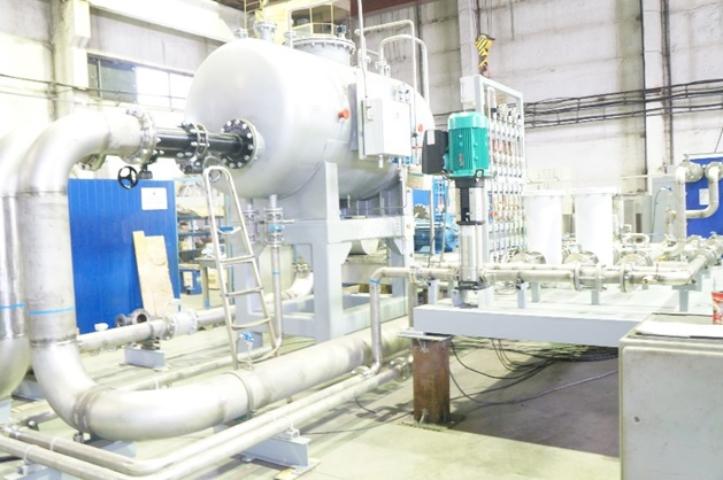

Стенд реализован по герметичной (закрытой) схеме с возможностью, как наддува, так и вакуумирования гидробака, для получения необходимого значения давления (кавитационного запаса) на входе в испытываемый насос.
Частота кадров видеокамеры позволяет проводить тщательный анализ локализации кавитационных полостей (каверн) в рабочем колесе насосов.
