Изготовление стенда для испытаний труб на долговечность
Год реализации:
2024
В 2018 году УрИЦ приступил к оснащению нового испытательного центра – разработке, изготовлению и поставке стенда для испытаний труб большого диаметра на долговечность (патент №2691271).

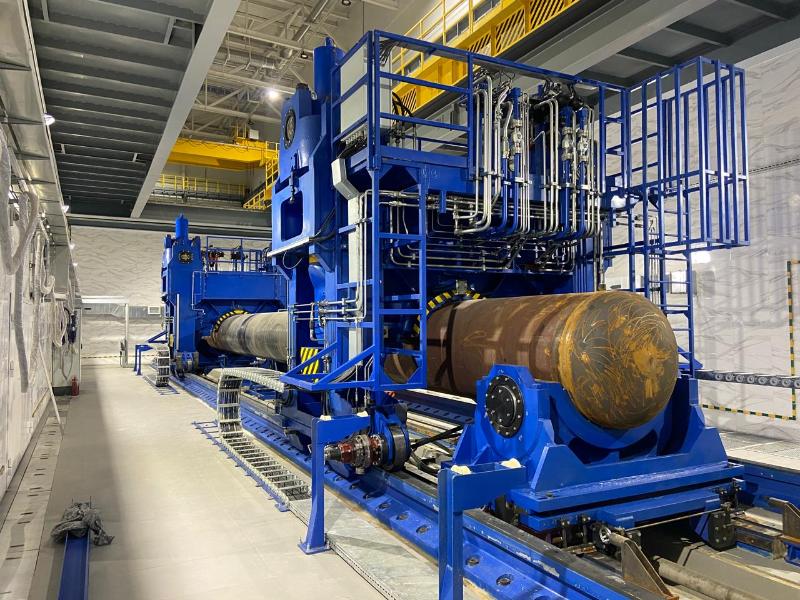

Стенд позволяет проводить исследования прочности, ресурса, стойкости к внешним механическим нагрузкам и сейсмическим воздействиям труб большого диаметра. Результатом исследований может стать внесение поправочных коэффициентов в расчетные схемы (при несоответствии расчетных и фактических показателей), определение сроков безопасной эксплуатации и ремонта труб.

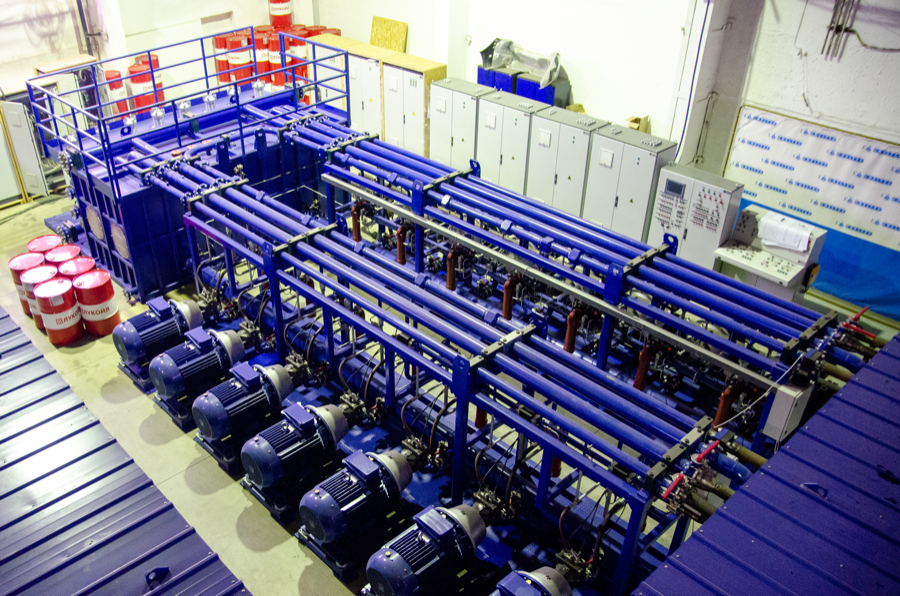

Специальная настройка регуляторов давления силовых насосов гидросистемы стенда позволяет осуществить управление работой стенда с минимальными потреблениями энергии.

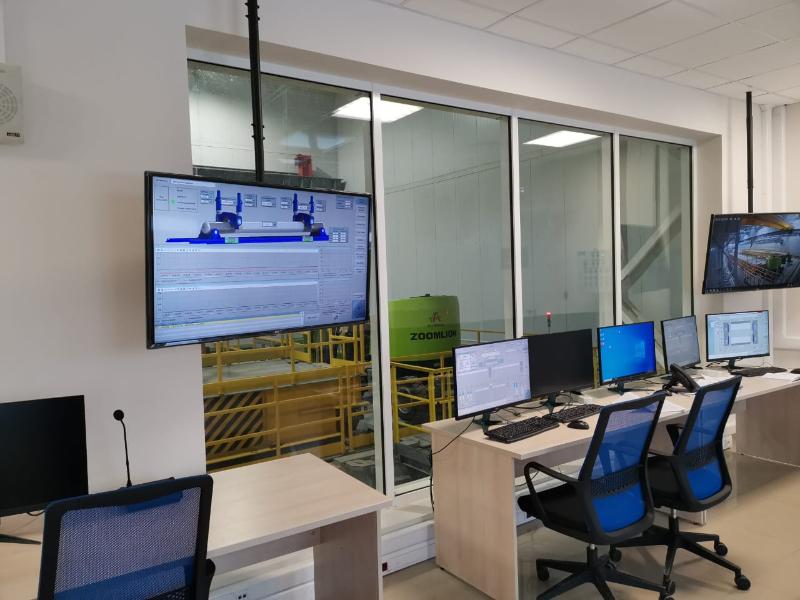

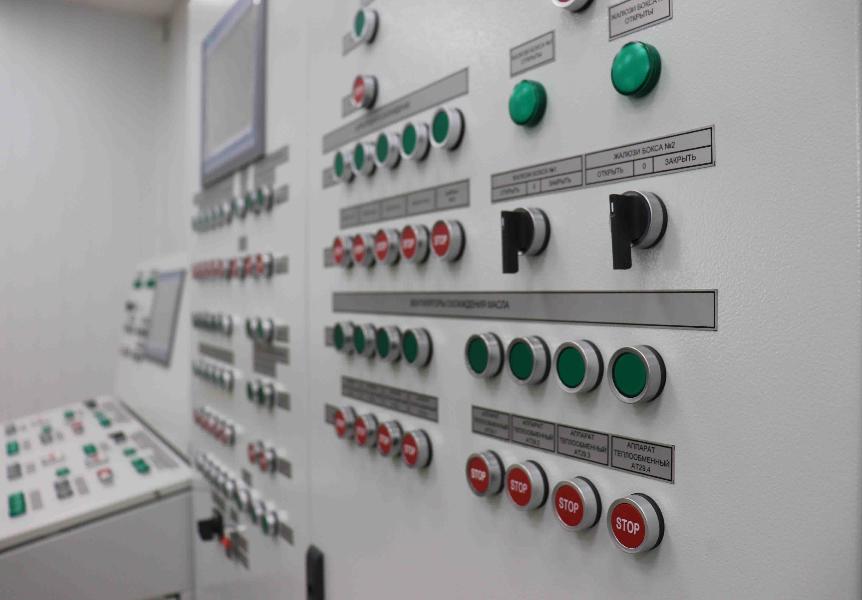

Система управления испытаниями оснащена интерфейсом для автоматического построения рабочих характеристик и сравнения полученных данных с характеристиками, указанными в технических условиях, программах и методиках испытаний. Система управления обеспечивает работу оборудования в ручном и автоматическом.
Система управления стенда состоит из следующих составных частей:
- АСУТП стенда (для испытаний натурных образцов труб на долговечность внутренним давлением и поперечными силами, создающими изгибающий момент).
- единая система видеонаблюдения с сервером видеонаблюдения;
- единая система точного времени с сервером точного времени;
- комплекс дополнительных систем:
· спектрометрический диагностический комплекс на базе высокоскоростной цифровой камеры (с возможностью измерения деформации и напряжения оптическим бесконтактным методом);
· система регистрации страгивания и скачкообразного подрастания трещин;
· информационно-измерительная система тензометрии.
Краткие технические характеристики.
|
Параметр |
Значение |
|
Наружный диаметр трубы Dн, мм Минимальный Максимальный |
820 1220 |
|
Толщина стенки трубы δст, мм: при испытаниях труб на долговечность при доведении трубы до потери устойчивости |
8…29 8…42 |
|
Длина трубы Lтр, мм: Минимальная Максимальная |
3300 12200 |
|
Габаритные размеры стенда, мм ширина высота длина |
5900 5200 29000 |
|
Масса стенда (включая монтажные плиты), кН (тс) |
4500 (450) |
|
Установочная мощность электрооборудования стенда, кВт |
2200 |
|
Максимальное значение средней потребляемой мощности при работе стенда (за цикл продолжительностью 25 с), кВт |
825 |
|
Максимальная мощность системы охлаждения, кВт |

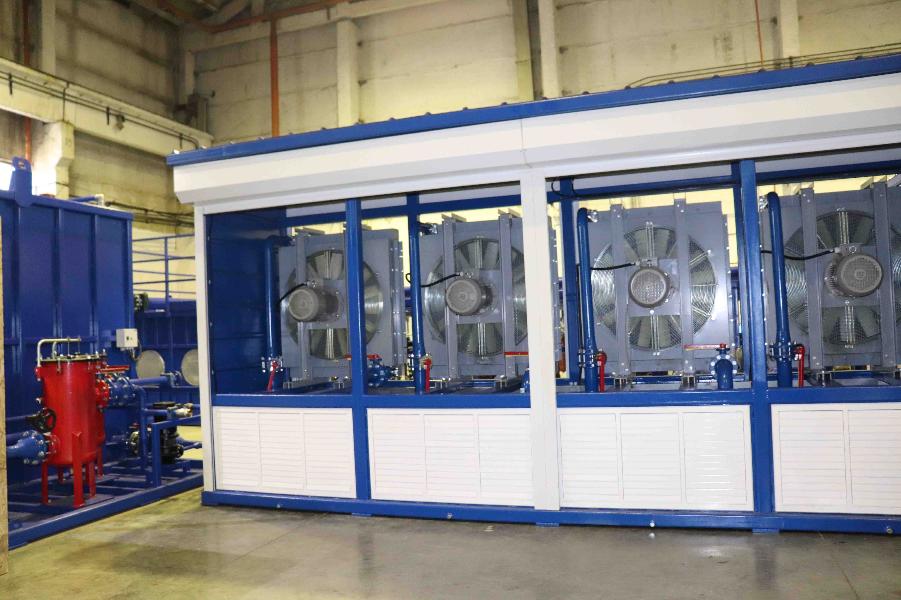

800 |
|

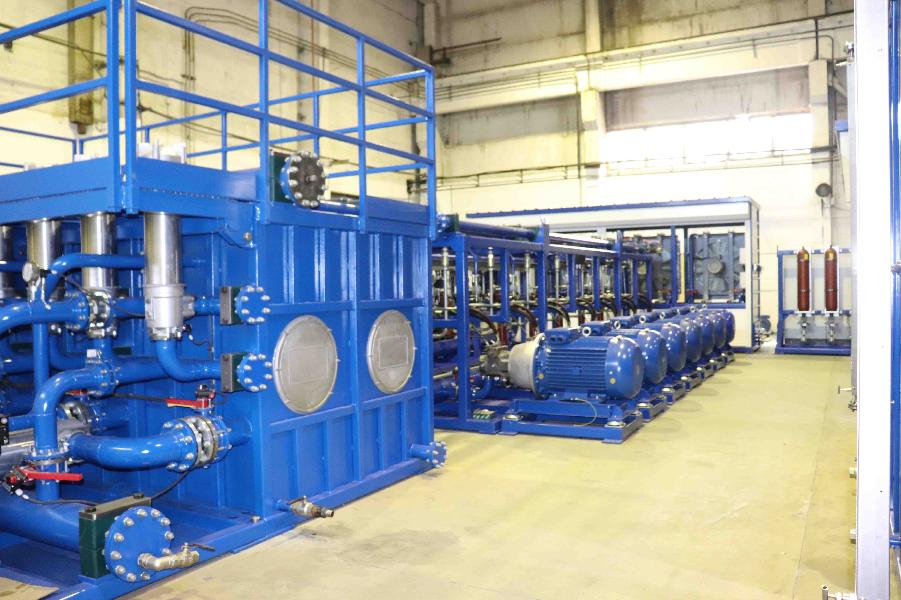

Максимальное рабочее давление в гидроприводе стенда, МПа (кГс/см2) |
30 (300) |
|
Число гидроцилиндров нагружения испытываемой трубы изгибающим моментом, шт |
4 |
|
Полный ход поршня (штока) гидроцилиндра нагружения трубы изгибающим моментом, мм |
600 |
|

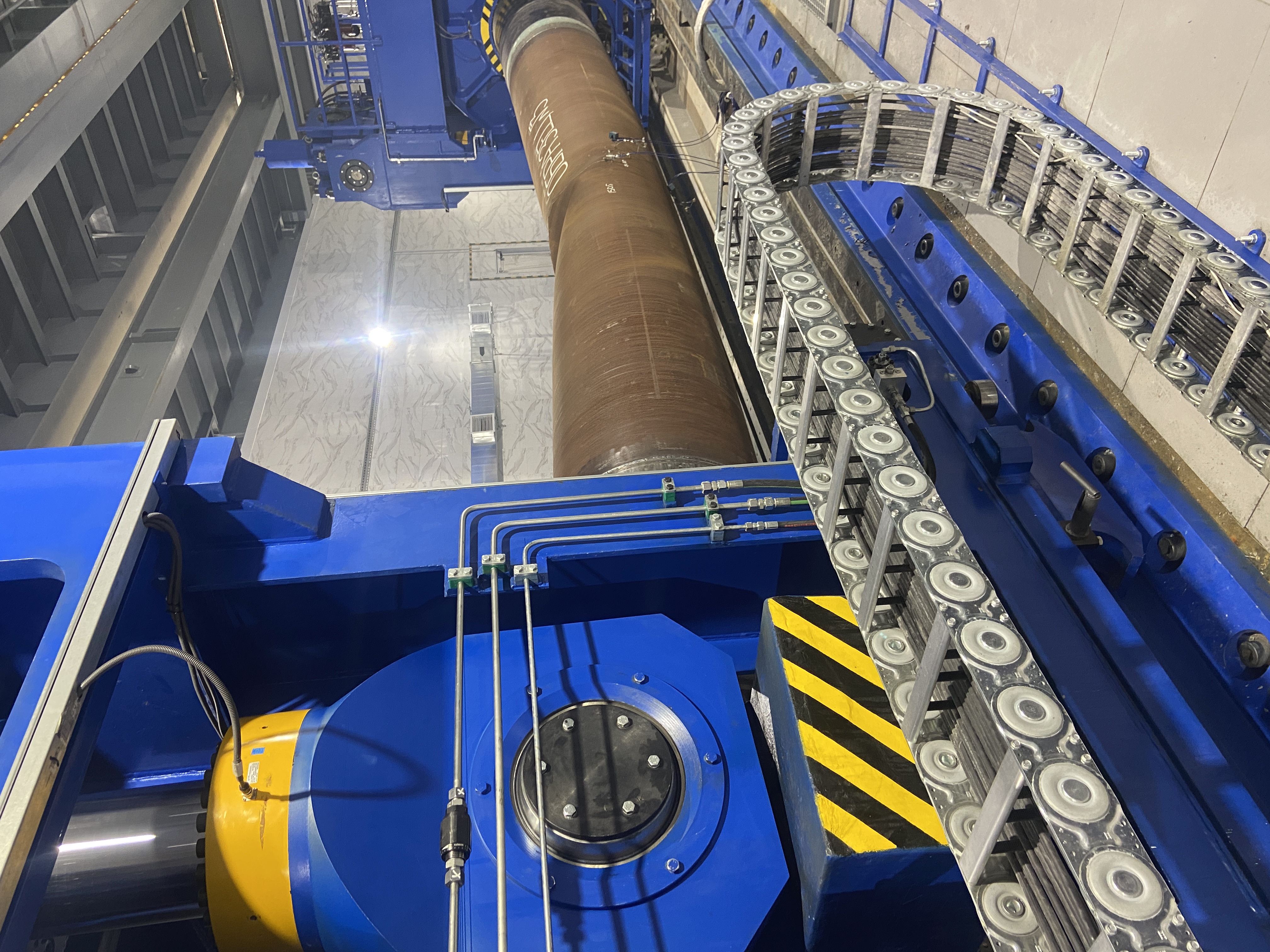

Максимальное усилие, создаваемое одним гидроцилиндром нагружения трубы изгибающим моментом, кН (тс) |
2500 (250) |
|
Максимальный изгибающий момент, создаваемый на стенде, МН·м (тс·м) |
15,3 (1530) |
|
Суммарная номинальная вместимость водяных полостей мультипликаторов, л |
400 |
