Стенды для ресурсных испытаний основной и хвостовой опор в самолетах и вертолётах, передних опор шасси ИЛ-112В.
Заказчик:
ОАО «Авиаагрегат», г. Самара
Год реализации:
2012-2017
Разработана конструкторская документация, выполнены изготовление, монтаж, пусконаладка, аттестация стендов
· для ресурсных испытаний основной и передней опор шасси самолёта ТУ-214,
· для статических, повторно-статических и ресурсных (многократная уборка-выпуск) испытаний основной и хвостовой опор вертолетов КА-62,
· для повторно-статических и ресурсных испытаний основной и передней опор, гидроцилиндров и систем уборки-выпуска и разворота основной и передней опор шасси самолетов ИЛ-112В
Стенды отвечают современным требованиям по надежности, безопасности, эргономике и производственной санитарии.

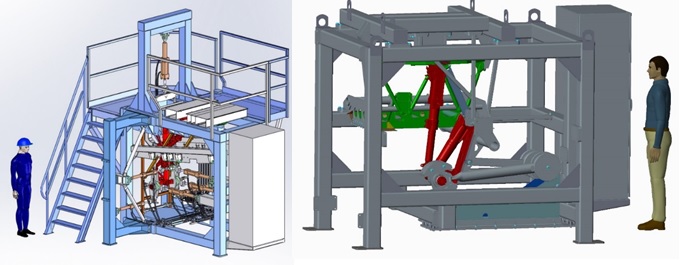

Создана продуманная многокоординатная система со взаимным влиянием осей и обратной связью по силе. В качестве силовозбудителей используются гидравлические цилиндры с пропорциональным управлением. Силовая рама является замкнутой, вследствие чего стенд не требует специальных полов и фундаментов для установки. Для измерения перемещений создана фальш-рама с закрепленным на ней триангуляционными датчиками перемещений, что позволяет исключить влияние деформации самой рамы при измерении деформации испытываемого изделия.

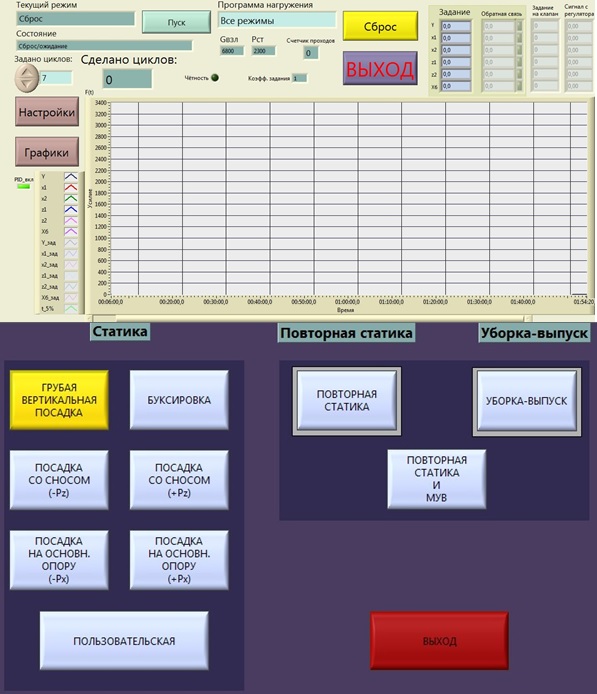

Программное обеспечение стендов уникально, в него вложены параметры математического моделирования с учетом корректирующих сигналов при измерениях. Программа создана на языке программирования LabView. Язык верхнего уровня не только обрабатывает данные с датчиков, но и выдает сигналы управления в соответствии с заданным алгоритмом. Результаты испытания экспортируются в Excel. В качестве устройства ввода-вывода сигналов используется отечественная система L-Card. Также стенды оснащены сенсорными экранами AdvanTECH FPM-3171G-RCE.
