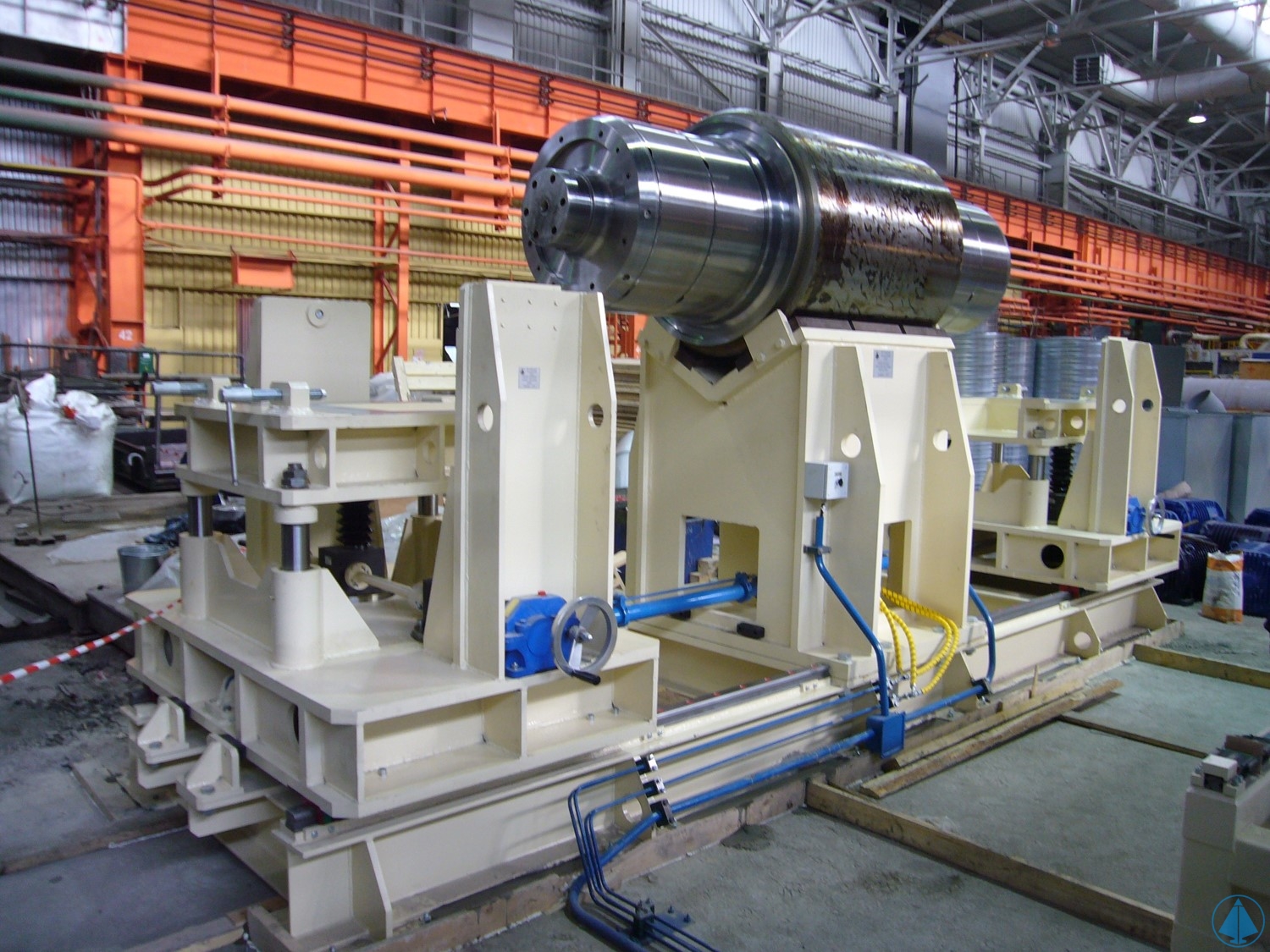

Стенды для сборки-разборки рабочих валков

При перевалке рабочий валок с подушками устанавливается на приемный стол, при этом подушки находятся в вывешенном положении относительно столов. Далее осуществляется движение столов подъема – опускания подушек до ослабления зазора между внутренним кольцом подшипника и цапфами валков. Происходит фиксация подушек на столе. После этого столы монтажа – демонтажа подушек раздвигаются до момента выхода корпуса подушки с подшипником за пределы цапфы рабочего валка. Стенд имеет два рабочих места. Рабочий валок с одного приемного стола краном убирается на шлифовку. При этом на соседнем рабочем месте может находиться другой валок, что позволяет после перемещения в свободную зону (при исправности подушек) выполнить сборку валка.

Краткая характеристика

Производительность сборки – 4 рабочих валка в час.
Тип привода стола – гидравлический.
Грузоподъемность стенда – 8 тонн (вес двух валков и двух подушек).
Температура эксплуатации стенда - +5…+40°C.
Максимальная высота стенда – 1300 мм.
Максимальная ширина стенда – 1800 мм.
Максимальная длина стенда – 6000 мм.

Технические характеристики рабочих валков и подушек:
Длина рабочего валка – 3100 мм.
Длина рабочего валка в сборе с подушками – 3769 мм.
Высота подушки – 407,5 мм.
Ширина подушки – 1076 мм.
Вес рабочего валка без подушек – 2695 кг.
Вес рабочего валка в сборе с подушками – 5000 кг.
