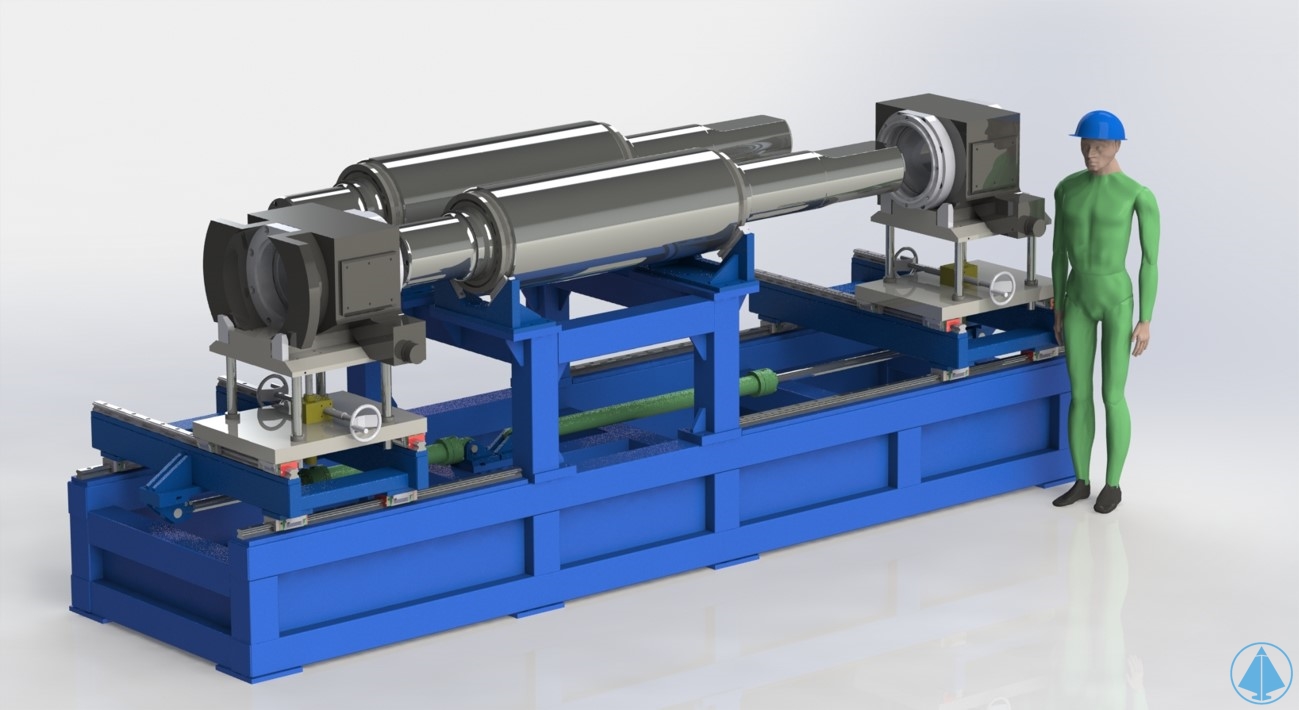

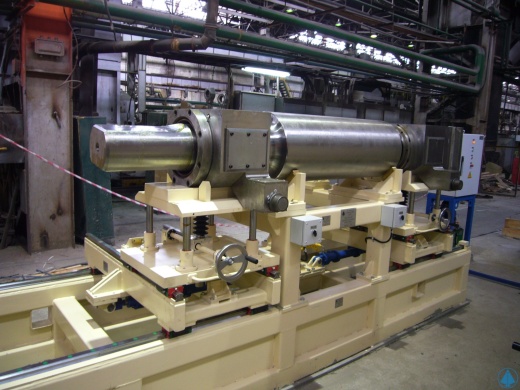

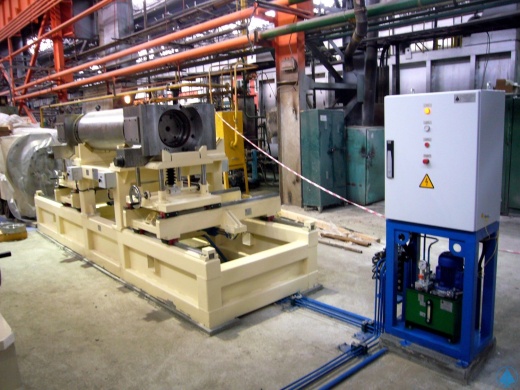

Стенд сборки-разборки опорных валков

Стенд сборки – разборки опорных валков предназначен
- для снятия подушек с опорных валков при ремонте или перешлифовке
- для монтажа подушек на валки.

При перевалке опорный валок устанавливается на приемный стол. Далее осуществляется подъем приемного стола до ослабления зазора между внутренним кольцом подшипника и цапфами валков. Подушки фиксируются на каретке стола. После этого столы монтажа – демонтажа подушек перемещаются до момента выхода корпуса подушки с подшипником за пределы цапфы опорного валка. Далее, опорный валок с приемного стола краном убирается на шлифовку.

Процесс сборки происходит в следующем порядке: привод подъема совмещает ось опорного валка и подушек. Сборка подушек и опорного валка осуществляется надвижением подушек на цапфы рабочего валка до упора.

Краткая характеристика

Грузоподъемность стенда 15 тонн (вес одного валка и двух подушек)
Температура эксплуатации стенда +5…+40°С
Максимальная высота стенда 800 мм
Максимальная ширина стенда 1200 мм
Максимальная длина стенда 7000 мм

Технические характеристики опорных валков и подушек:
Длина опорного валка 3420 мм
Длина опорного валка в сборе с подушками 4133 мм
Высота подушки 910 мм
Ширина подушки 1180 мм
Вес рабочего валка без подушек 7096 кг
Вес рабочего валка в сборе с подушками 15000 кг

Требования к надежности стенда:
Срок службы стенда 15 лет

Для автоматизации процесса сборки-разборки валков стенды могут быть изготовлены с
автоматическим режимом управления.
