Установка предназначена для подзарядки азотом газовых аккумуляторов до давления 280 атм. В качестве источника азота используется баллон с давлением не менее 20 атм.

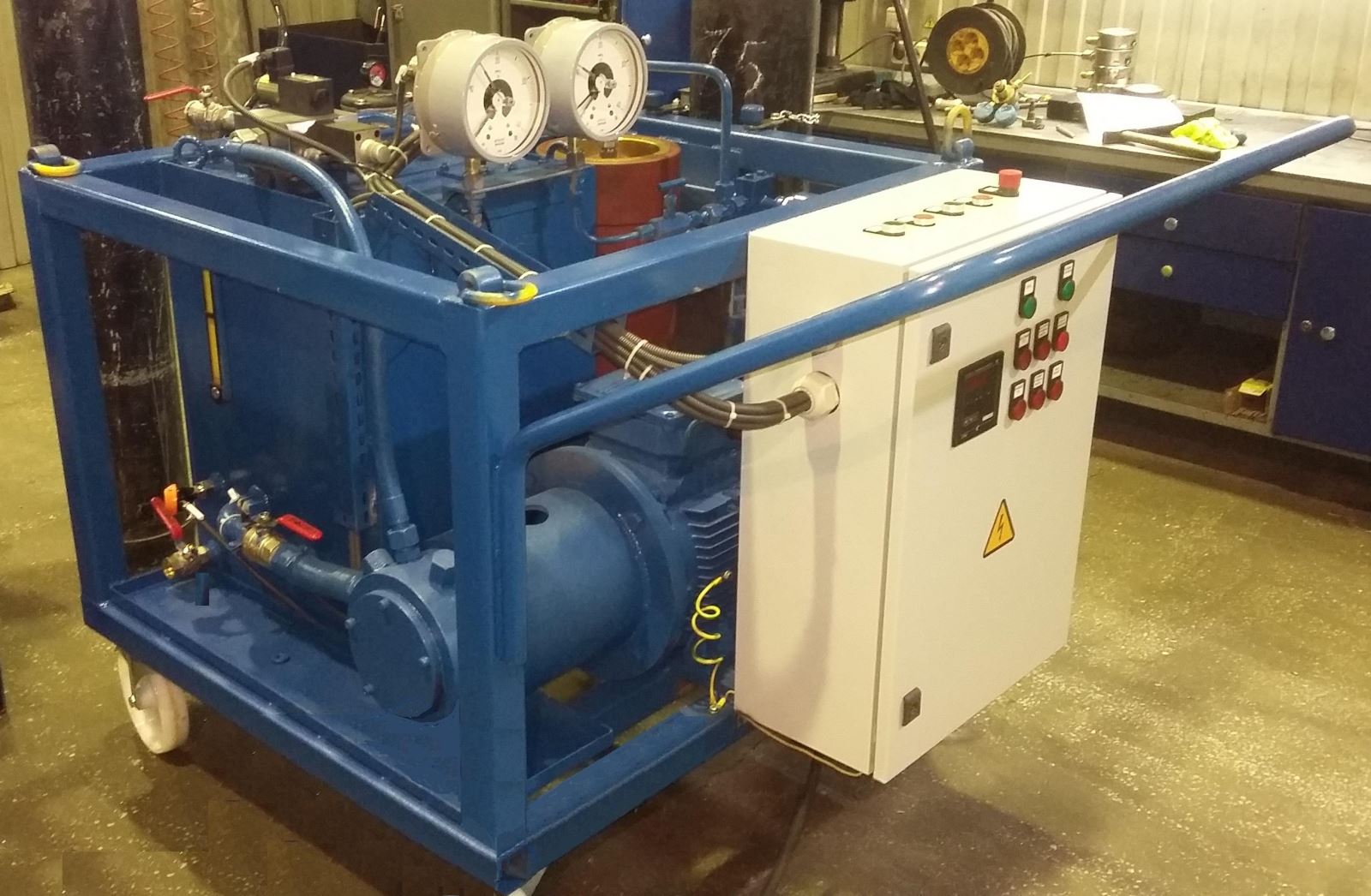

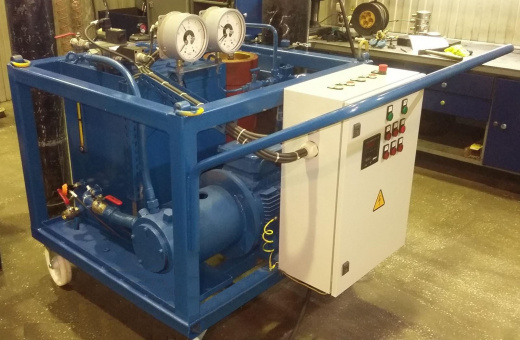

Установка представляет собой тележку с укрепленным на ней оборудованием, общим весом 500 кг.
Электрооборудование компрессорной установки предназначено для: привода маслонасоса, формирования управляющих электрических сигналов и подачи напряжения питания на электродвигатель маслонасоса; управления электромагнитом гидрораспределителя; защиты электрических цепей от аварийных режимов; обеспечения контроля температуры, посредством датчика температуры; контроля уровня масла в маслобаке - реле уровня; контроля давления (масла, азота) – электроконтактные манометры; питания внутренних цепей шкафа управления (ШУ); отработки сигналов с органов управления лицевой панели шкафа управления (ШУ), а также выдачи электрических сигналов для световой индикации; выбора необходимого режима работы установки (работа/наладка); обеспечения необходимых блокировок и формирования аварийных сигналов.
|
Напряжение питающей сети переменного тока, В
|
380 |
|
Количество фаз сети
|
3 |
|
Частота питающей сети, Гц
|
50 |
|
Напряжение цепей управления, В
|
~220, =24 |
|
Количество электродвигателей в составе гидростанции, шт.
|
1 |
|
Количество дискретных сигналов управления для дискретных электромагнитов, шт.
|
1 |
|
Количество дискретных (релейных) сигнализаторов, шт.
|
13 |
