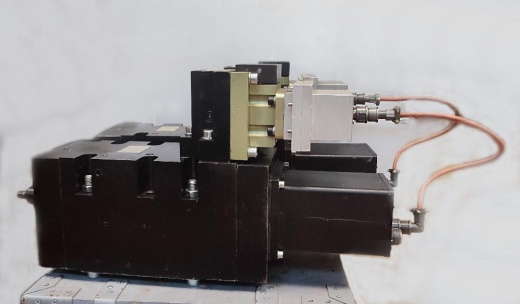

Пропорциональные двухкаскадные гидрораспределители 2CH-JP/S 25.3.44
Характеристики
Конструкция СКД
—
двухкаскадный
Количество основных гидролиний
—
3 или 4
Пилотный каскад
—
21
Диаметр портов A,B,T,P, мм
—
24
Максимальное давление на входе каскадов, МПа: при независимых Р и Х: - основного
—
32
Максимальное давление на входе каскадов, МПа: при независимых Р и Х: при соединенных линиях Р и Х
—
21
Пропорциональные двухкаскадные гидрораспределители 2CH-JP/S 25.3.44
#PROP_TITLE#
—
#PROP_VALUE#
Характеристики
|
Конструкция СКД
|
двухкаскадный |
|
Количество основных гидролиний
|
3 или 4 |
|
Пилотный каскад
|
21 |
|
Диаметр портов A,B,T,P, мм
|
24 |
|
Максимальное давление на входе каскадов, МПа: при независимых Р и Х: - основного
|
32 |
|
Максимальное давление на входе каскадов, МПа: при независимых Р и Х: при соединенных линиях Р и Х
|
21 |
|
Минимальное давление на входе пилотного каскада, МПа
|
3 |
|
Максимальное давление на сливе каскадов, МПа: при независимых линиях Т и Y: - основного
|
32 |
|
Максимальное давление на сливе каскадов, МПа: при независимых линиях Т и Y: - пилотного
|
3 |
|
Максимальное давление на сливе каскадов, МПа: при независимых линиях Т и Y: при соединенных линиях Т и Y
|
3 |
|
Номинальный расход основного каскада при Δр=1 МПа, л/мин
|
150/200/250 |
|
Максимальные утечки в нейтрали основного каскада при Δр=21 МПа и типе золотниковой пары, л/мин: - А (перекрытие <3%)
|
1.8 |
|
Максимальные утечки в нейтрали основного каскада при Δр=21 МПа и типе золотниковой пары, л/мин: - F (перекрытие 5%)
|
1 |
|
Питающий расход пилотного каскада при Δрп=16 МПа, л/мин
|
10 |
|
Ход золотника, мм: - номинальный
|
±3.5 |
|
Ход золотника, мм: - максимальный
|
±5 |
|
Гистерезис по расходу, мА
|
≤1.6 |
|
Смещение нуля не более, %
|
1 |
|
Рабочая жидкость
|
масла на минеральной основе |
|
Температура рабочей жидкости, ºС
|
0÷60 |
|
Класс чистоты рабочей жидкости по ГОСТ 17216-2001 - рекомендуемый
|
10 |
|
Класс чистоты рабочей жидкости по ГОСТ 17216-2001 - допускаемый
|
12 |
|
Диапазон номинальных токов задания, мА
|
4÷20/±20 |
|
Напряжение питания встроенной электроники, В
|
±15 (±0.3)/=18÷36/-12÷24 |
|
Двойная амплитуда пульсаций напряжения питания ±15В, В ± 15В
|
≤0.15 |
|
Двойная амплитуда пульсаций напряжения питания ±15В, В = 18¸36
|
не нормируется |
|
Двойная амплитуда пульсаций напряжения питания ±15В, В ~ 12¸24
|
не нормируется |
|
Потребляемая мощность, Вт
|
≤6 |
|
Монтажное положение
|
любое |
|
Масса, кг
|
45 |
